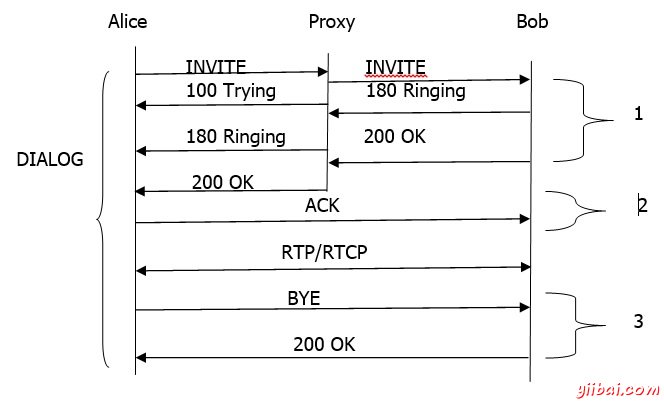

下圖顯示了一個SIP會話的基本呼叫流程。

下面給出的是上述呼叫流程的一步一步的解釋：

• 被發送到代理服務器的INVITE請求負責發起會話。

• 代理服務器發送100立即給調用者(Alice)試圖響應停止重傳的INVITE請求。

• 代理服務器搜索Bob在位置服務器的地址。得到的地址后，將其轉發INVITE請求進一步。

• 此后，180 Ringing(臨時響應)由Bob產生被返回給Alice。

• 200 OK響應很快產生后，Bob拿起手機來。

• Bob從Alice收到ACK，當它得到200 OK。

• 同時，該會話被建立和RTP分組(對話)開始從兩端流出。

• 談話結束后，任何參與者(甲和乙)可以發送一個BYE請求終止會話。

• BYE達到直接繞過代理服務器從Alice給Bob。

• 最后Bob發送200 OK響應確認BYE并且會話被終止。

• 另外，在上述的基本呼叫流程，有3個合約(標記為1，2，3)提供。

完整的呼叫(從INVITE到200行)被稱為一個對話。

SIP梯形

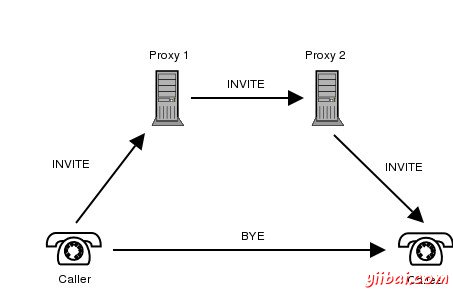

如何做一個代理的幫助與其他連接一個用戶？讓我們找出使用以下圖的幫助。

圖中示出的拓?fù)浣Y(jié)構稱為SIP的梯形。該過程發生如下：

• 當主叫方發起呼叫，INVITE消息被發送到代理服務器。一旦接收到INVITE時，代理服務器將嘗試解決該被叫方的地址到DNS服務器。

• 獲取下一個航線后，呼叫者的代理服務器（Proxy1，也稱為呼出代理服務器）轉發INVITE請求到被叫方的代理服務器充當入站代理服務器（Proxy2）被叫方。

• 入站代理服務器接觸位置服務器，以獲取有關在用戶注冊的被叫方的地址信息。

• 從位置服務器獲得信息后，將其轉發該呼叫到其目的地。

• 一旦用戶代理了解他們的地址，他們可以繞過通話，即通過對話直接。
