縮放只不過是增加或減少的對象的大小。例如，如果一個三角形的大小的頂點是[a,b,c]，然后三角形的頂點[2a，2b，2c]將擴大兩倍大小。因此，縮放一個三角形，要乘以每個頂點的縮放比例。還可以擴展一個特定的頂點。

縮放一個三角形，在該程序的頂點著色器，我們產生均勻的矩陣并用該矩陣乘以坐標值。之后，我們傳遞 x，y 的比例因子為 4×4 的對角矩陣和z坐標中的對角位置(最近對角位置1)。

所需的步驟

下面的步驟來創建一個 WebGL 應用程序來擴展三角形。

第1步 - 準備Canvas和獲取 WebGL 渲染上下文

在此步驟中，我們使用 getContext()得到 WebGL 渲染上下文對象。

第2步 - 定義幾何并將其存儲在緩沖區對象

由于我們畫一個三角形，我們必須通過三角形的三個頂點，并將它們存儲在緩沖區中。

var vertices = [ -0.5,0.5,0.0, -0.5,-0.5,0.0, 0.5,-0.5,0.0, ];

第3步 - 創建和編譯著色器程序

在這一步中，你需要編寫的頂點著色器和片段著色器程序，編譯它們，并通過連接這兩個程序?qū)?chuàng)建一個合并程序。

頂點著色器 - 在程序的頂點著色器，我們定義一個向量屬性來存儲三維坐標。除了它，我們定義了一個統一的矩陣存儲縮放系數，最后，我們乘這兩個值并將其分配給gl_position 保存頂點的最終位置。

var vertCode =
   'attribute vec4 coordinates;' +
   'uniform mat4 u_xformMatrix;' +
   'void main(void) {' +
      ' gl_Position = u_xformMatrix * coordinates;' +
   '}';

片段著色器- 在片段著色器，我們只分配碎片顏色到 gl_FragColor 變量。

var fragCode = 'void main(void) {' +' gl_FragColor = vec4(1, 0.5, 0.0, 1);' +'}';

片段著色器- 在片段著色器，我們只分配碎片顏色到 gl_FragColor 變量。

在這一步，我們關聯著色器程序到緩沖器的對象。

第5步 - 繪制所需的對象

由于我們使用索引繪制三角形，這里使用 drawArrays()方法。該方法必須通過被視為對頂點/元件的數目。由于我們畫一個三角形，將傳遞3作為一個參數。

gl.drawArrays(gl.TRIANGLES, 0, 3);

示例 - 縮放三角形

下面的例子演示了如何擴展三角形 -

<!doctype html>
<html>
   <body>
      <canvas width = "300" height = "300" id = "my_Canvas"></canvas>

      <script>

         /*=================Creating a canvas=========================*/
         var canvas = document.getElementById('my_Canvas');
         gl = canvas.getContext('experimental-webgl');

         /*===========Defining and storing the geometry==============*/
         var vertices =  [
            -0.5,0.5,0.0,
            -0.5,-0.5,0.0,
            0.5,-0.5,0.0,
         ];

         //Create an empty buffer object and store vertex data

         var vertex_buffer = gl.createBuffer();
         gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);
         gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);
         gl.bindBuffer(gl.ARRAY_BUFFER, null);

         /*========================Shaders============================*/

         //Vertex shader source code
         var vertCode =
            'attribute vec4 coordinates;' +
            'uniform mat4 u_xformMatrix;' +
            'void main(void) {' +
               '  gl_Position = u_xformMatrix * coordinates;' +
            '}';

         //Create a vertex shader program object and compile it
         var vertShader = gl.createShader(gl.VERTEX_SHADER);
         gl.shaderSource(vertShader, vertCode);
         gl.compileShader(vertShader);

         //fragment shader source code
         var fragCode =
            'void main(void) {' +
               '   gl_FragColor = vec4(0.0, 0.0, 0.0, 0.1);' +
            '}';

         //Create a fragment shader program object and compile it
         var fragShader = gl.createShader(gl.FRAGMENT_SHADER);
         gl.shaderSource(fragShader, fragCode);
         gl.compileShader(fragShader);

         //Create and use combiened shader program
         var shaderProgram = gl.createProgram();
         gl.attachShader(shaderProgram, vertShader);
         gl.attachShader(shaderProgram, fragShader);
         gl.linkProgram(shaderProgram);

         gl.useProgram(shaderProgram);

         /*===================scaling==========================*/

         var Sx = 1.0, Sy = 1.5, Sz = 1.0;
         var xformMatrix = new Float32Array([
            Sx,   0.0,  0.0,  0.0,
            0.0,  Sy,   0.0,  0.0,
            0.0,  0.0,  Sz,   0.0,
            0.0,  0.0,  0.0,  1.0
         ]);

         var u_xformMatrix = gl.getUniformLocation(shaderProgram, 'u_xformMatrix');
         gl.uniformMatrix4fv(u_xformMatrix, false, xformMatrix);

         /* ===========Associating shaders to buffer objects============*/
         gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);

         var coordinatesVar = gl.getAttribLocation(shaderProgram, "coordinates");
         gl.vertexAttribPointer(coordinatesVar, 3, gl.FLOAT, false, 0, 0);
         gl.enableVertexAttribArray(coordinatesVar);

         /*=================Drawing the Quad========================*/
         gl.clearColor(0.5, 0.5, 0.5, 0.9);
         gl.enable(gl.DEPTH_TEST);

         gl.clear(gl.COLOR_BUFFER_BIT);
         gl.viewport(0,0,canvas.width,canvas.height);
         gl.drawArrays(gl.TRIANGLES, 0, 3);

      </script>

   </body>
</html>

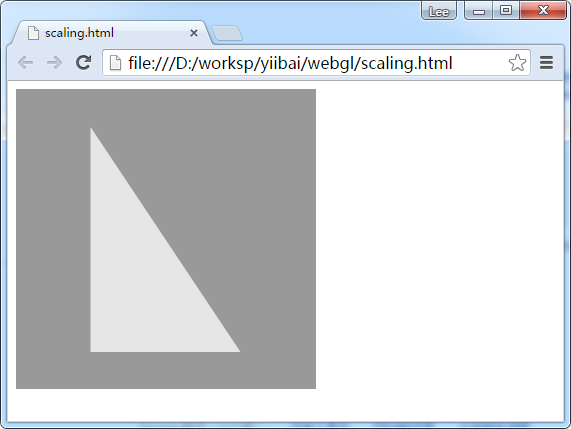

這將產生以下結果 -
