平移是由 WebGL 提供的仿射變換之一。使用平移，我們可以繼續在XYZ平面三角形(任何對象)。假設我們有一個三角形[A，B，C]，我們想的三角形移動到的位置上是5個單位向著X軸正和3個單位向正Y軸。然后將新的頂點。將[A +5，B +3，C +0]。這意味著，平移三角形，我們需要添加平移距離，比方說，tx, ty, tz 到每個頂點。

既然是每個頂點的操作，我們可以在頂點著色器程序?qū)崿F(xiàn)它。

在頂點著色器，伴隨著屬性，坐標(持有頂點位置)，我們定義了容納平移距離(X，Y，Z)變量。之來我們這個統一的變量添加到變量中的坐標和分配結果到gl_Position 變量。

注 - 由于頂點著色器將在每個頂點上運行，三角形的所有頂點將被平移。

轉換一個三角形步驟

下面的步驟是必需的，以建立一個WebGL的應用來繪制三角形，然后將其平移到一個新的位置。

第1步 - 準備Canvas和獲取WebGL渲染上下文

在此步驟中，我們使用getContext()得到 WebGL 渲染上下文對象。

第2步 - 定義幾何并將其存儲在緩沖區對象

因?yàn)槲覀儺嬕粋€(gè)三角形，我們必須通過三角形的三個頂點，并將它們存儲在緩沖區中。

var vertices = [ -0.5,0.5,0.0, -0.5,-0.5,0.0, 0.5,-0.5,0.0, ];

第3步 - 創建和編譯著色器程序

在這一步中，你需要編寫的頂點著色器和片段著色器程序，編譯它們，并通過連接這兩個程序?qū)?chuàng)建一個合并程序。

頂點著色器 - 在程序的頂點著色器，我們定義一個向量屬性來存儲三維坐標。除了它，我們定義存儲平移的距離一個統一變量，最后，我們添加這兩個值并將其分配給 gl_position 它保存頂點的最終位置。

var vertCode =
   'attribute vec4 coordinates;' +
   'uniform vec4 translation;'+
   'void main(void) {' +
      ' gl_Position = coordinates + translation;' +
   '}';

片段著色器 - 在片段著色器，我們只分配片段顏色變 gl_FragColor。

var fragCode = 'void main(void) {' +' gl_FragColor = vec4(1, 0.5, 0.0, 1);' +'}';

第4步 - 關聯著色器程序到緩沖區對象

在這一步，我們關聯著色器程序到緩沖器的對象。

第5步 - 繪制所需的對象

由于我們使用索引繪制三角形，我們將使用 drawArrays() 方法。該方法，我們必須通過被認為是對頂點/元件的數目。因?yàn)槲覀儺嬕粋€(gè)三角形，我們將通過傳遞 3 作為一個參數。

gl.drawArrays(gl.TRIANGLES, 0, 3);

示例 - 平移三角形

下面的例子演示了如何在 XYZ 平面上平移三角形。

<!doctype html>
<html>
   <body>
      <canvas width = "300" height = "300" id = "my_Canvas"></canvas>

      <script>

         /*=================Creating a canvas=========================*/
         var canvas = document.getElementById('my_Canvas');
         gl = canvas.getContext('experimental-webgl');

         /*===========Defining and storing the geometry==============*/
         var vertices = [
            -0.5,0.5,0.0,
            -0.5,-0.5,0.0,
            0.5,-0.5,0.0,
         ];

         //Create an empty buffer object and store vertex data
         var vertex_buffer = gl.createBuffer();

         //Create a new buffer
         gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);

         //bind it to the current buffer
         gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);

         // Pass the buffer data
         gl.bindBuffer(gl.ARRAY_BUFFER, null);

         /*========================Shaders============================*/

         //vertex shader source code
         var vertCode =
            'attribute vec4 coordinates;' +
            'uniform vec4 translation;'+
            'void main(void) {' +
               '  gl_Position = coordinates + translation;' +
            '}';

         //Create a vertex shader program object and compile it
         var vertShader = gl.createShader(gl.VERTEX_SHADER);
         gl.shaderSource(vertShader, vertCode);
         gl.compileShader(vertShader);


         //fragment shader source code
         var fragCode =
            'void main(void) {' +
               '   gl_FragColor = vec4(0.0, 0.0, 0.0, 0.1);' +
            '}';

         //Create a fragment shader program object and compile it
         var fragShader = gl.createShader(gl.FRAGMENT_SHADER);
         gl.shaderSource(fragShader, fragCode);
         gl.compileShader(fragShader);

         //Create and use combiened shader program
         var shaderProgram = gl.createProgram();
         gl.attachShader(shaderProgram, vertShader);
         gl.attachShader(shaderProgram, fragShader);
         gl.linkProgram(shaderProgram);

         gl.useProgram(shaderProgram);


         /* ===========Associating shaders to buffer objects============*/

         gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);
         var coordinatesVar = gl.getAttribLocation(shaderProgram, "coordinates");
         gl.vertexAttribYiibaier(coordinatesVar, 3, gl.FLOAT, false, 0, 0);
         gl.enableVertexAttribArray(coordinatesVar);

         /* ==========translation======================================*/
         var Tx = 0.5, Ty = 0.5, Tz = 0.0;
         var translation = gl.getUniformLocation(shaderProgram, 'translation');
         gl.uniform4f(translation, Tx, Ty, Tz, 0.0);

         /*=================Drawing the riangle and transforming it========================*/

         gl.clearColor(0.5, 0.5, 0.5, 0.9);
         gl.enable(gl.DEPTH_TEST);

         gl.clear(gl.COLOR_BUFFER_BIT);
         gl.viewport(0,0,canvas.width,canvas.height);
         gl.drawArrays(gl.TRIANGLES, 0, 3);

      </script>

    </body>
 </html>

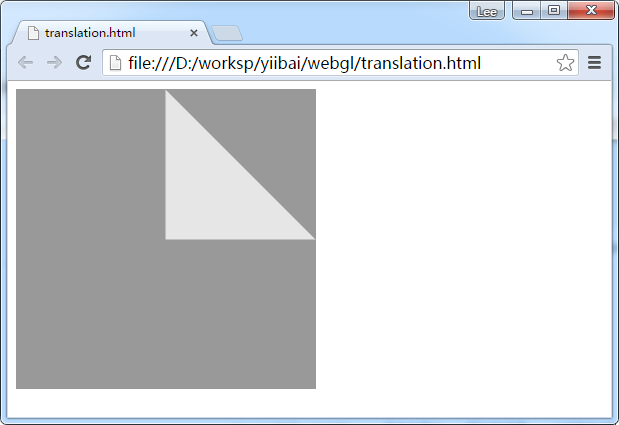

這將產生以下結果 -
