WebGL繪圖的模式

在前面的章節，我們討論了如何使用WebGL畫一個三角形。除了三角形，WebGL支持其他各種繪圖模式。本章介紹了通過WebGL支持的繪圖模式。

mode參數

讓我們看看這些方法的語法 - drawElements()，并繪制Arrays()。
void drawElements(enum mode, long count, enum type, long offset);

void drawArrays(enum mode, int first, long count);
這兩種方法接受一個參數: mode。使用此參數，程序員可以選擇WebGL的繪圖模式。
通過 WebGL 的所提供的繪圖模式列在下表中。
S.No. 模式 描述
1 gl.POINTS
要繪制一系列的點
2 gl.LINES
要繪制了一系列未連接直線段(單獨行)
3 gl.LINE_STRIP
要繪制一系列連接的線段
4 gl.LINE_LOOP
要繪制一系列連接的線段。它還連接的第一和最后的頂點，以形成一個環
5 gl.TRIANGLES
要繪制一系列獨立的三角形
6 gl.TRIANGLE_STRIP
要繪制了一系列相連的三角形中條狀
7 gl.TRIANGLE_FAN
要繪制了一系列相連的三角形共享的第一個頂點的扇形

示例 - 繪制三個平行線

下面的示例演示了如何使用 gl.LINES 繪制三條平行線。
<!doctype html>
<html>
   <body>
      <canvas width = "300" height = "300" id = "my_Canvas"></canvas>

      <script>

         /*======= Creating a canvas =========*/

         var canvas = document.getElementById('my_Canvas');
         var gl = canvas.getContext('experimental-webgl');


         /*======= Defining and storing the geometry ======*/

         var vertices = [
            -0.7,-0.1,0,
            -0.3,0.6,0,
            -0.3,-0.3,0,
            0.2,0.6,0,
            0.3,-0.3,0,
            0.7,0.6,0
         ]

         // Create an empty buffer object
         var vertex_buffer = gl.createBuffer();

         // Bind appropriate array buffer to it
         gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);

         // Pass the vertex data to the buffer
         gl.bufferData(gl.ARRAY_BUFFER, new Float32Array(vertices), gl.STATIC_DRAW);

         // Unbind the buffer
         gl.bindBuffer(gl.ARRAY_BUFFER, null);

         /*=================== Shaders ====================*/

         // Vertex shader source code
         var vertCode =
            'attribute vec3 coordinates;' +
            'void main(void) {' +
               ' gl_Position = vec4(coordinates, 1.0);' +
            '}';

         // Create a vertex shader object
         var vertShader = gl.createShader(gl.VERTEX_SHADER);

         // Attach vertex shader source code
         gl.shaderSource(vertShader, vertCode);

         // Compile the vertex shader
         gl.compileShader(vertShader);

         // Fragment shader source code
         var fragCode =
            'void main(void) {' +
               'gl_FragColor = vec4(0.0, 0.0, 0.0, 0.1);' +
            '}';

         // Create fragment shader object
         var fragShader = gl.createShader(gl.FRAGMENT_SHADER);

         // Attach fragment shader source code
         gl.shaderSource(fragShader, fragCode);

         // Compile the fragmentt shader
         gl.compileShader(fragShader);

         // Create a shader program object to store
         // the combined shader program
         var shaderProgram = gl.createProgram();

         // Attach a vertex shader
         gl.attachShader(shaderProgram, vertShader);

         // Attach a fragment shader
         gl.attachShader(shaderProgram, fragShader);

         // Link both the programs
         gl.linkProgram(shaderProgram);

         // Use the combined shader program object
         gl.useProgram(shaderProgram);

         /*======= Associating shaders to buffer objects ======*/

         // Bind vertex buffer object
         gl.bindBuffer(gl.ARRAY_BUFFER, vertex_buffer);

         // Get the attribute location
         var coord = gl.getAttribLocation(shaderProgram, "coordinates");

         // Tutorials an attribute to the currently bound VBO
         gl.vertexAttribTutorialser(coord, 3, gl.FLOAT, false, 0, 0);

         // Enable the attribute
         gl.enableVertexAttribArray(coord);

         /*============ Drawing the triangle =============*/

         // Clear the canvas
         gl.clearColor(0.5, 0.5, 0.5, 0.9);

         // Enable the depth test
         gl.enable(gl.DEPTH_TEST);

         // Clear the color and depth buffer
         gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);

         // Set the view port
         gl.viewport(0,0,canvas.width,canvas.height);

         // Draw the triangle
         gl.drawArrays(gl.LINES, 0, 6);

         // POINTS, LINE_STRIP, LINE_LOOP, LINES,
         // TRIANGLE_STRIP,TRIANGLE_FAN, TRIANGLES

      </script>

   </body>
</html>

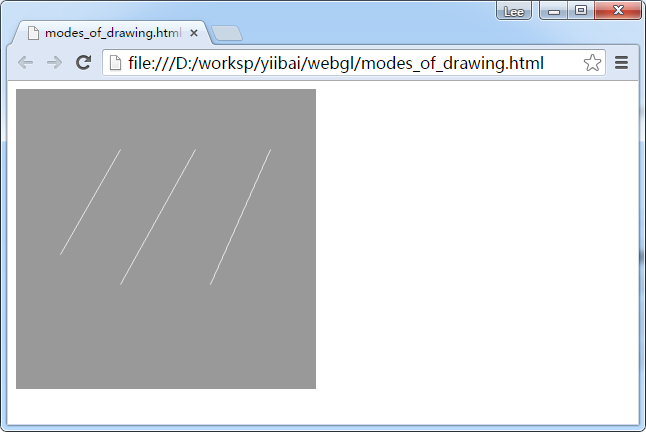

這將產生以下結果 -

繪圖模式

另外，在上述程序中，如果替換 drawArrays()改為描畫模式中的一個的模式時，它每次將產生不同的輸出。
繪圖模式
輸出
LINE_STRIP Line Strip
LINE_LOOP Line Loop
TRIANGLE_STRIP Triangle Strip
TRIANGLE_FAN Triangle Fan
TRIANGLES Triangles
