WebGL坐標系
就像任何其他的3D系統，在WebGL中Z軸表示深x，y和z軸。在WebGL的坐標被限制為(1,1,1)和(-1，-1，- 1)。它意味著- 如果你考慮該屏幕上投影的WebGL圖形為立方體，則立方體的一個角將是(1,1,1)和相對的角為(-1，-1，-1)。 WebGL將不繪制顯示任何超越這些界限。

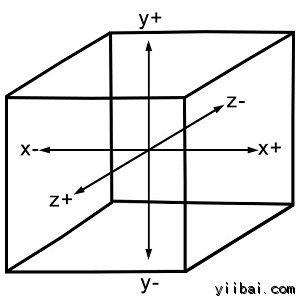

下圖描述了WebGL的坐標系。 z軸表示深度。 z與正值表示該對象是在屏幕/觀眾近，而z的負值表示該對象遠離屏幕。同樣地，x的正值表示該對象是到屏幕右側的和負值表示目的是左側。同樣地，y的正和負數值表示對象是否是在頂部或在屏幕的底部。
WebGL基礎知識
獲得畫布對象的WebGL的上下文后，就可以開始使用 JavaScript 中 WebGL的API 繪制圖形元素。
下面是在開始使用WebGL之前你需要知道的一些基本術語。
頂點
通常繪制對象，如多邊形，我們?cè)陲w機上點和加入其中以形成所需多邊形。頂點是點定義一個3D對象的邊緣的結合使用。它是由每一個表示 x，y和z。分別軸3浮點值來表示。
示例

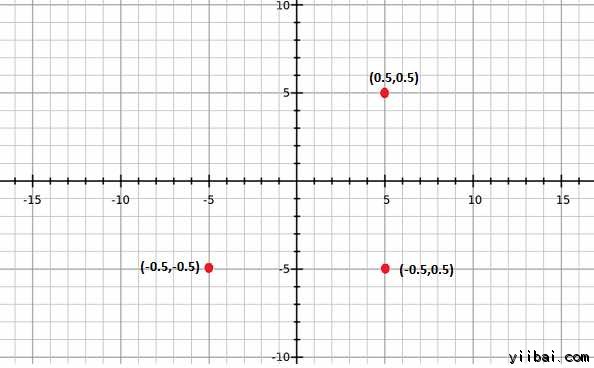

在下面的例子中，我們繪制具有以下頂點的三角形 − (0.5, 0.5), (-0.5, 0.5), (-0.5, -0.5)。
注意 - 我們要存儲這些頂點手動使用 JavaScript 數組，并將其傳遞到 WebGL 使用頂點緩沖渲染管線。

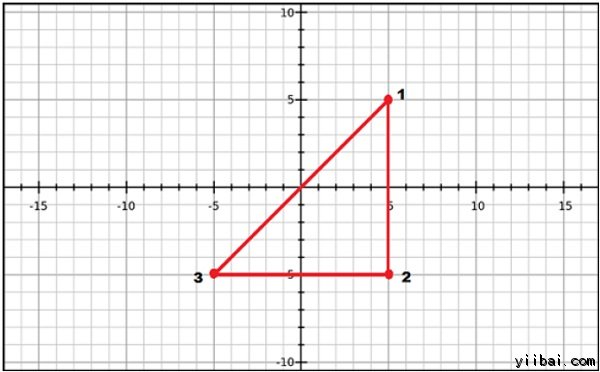

索引
在WebGL數值被用來識別的頂點。這些數值被稱為索引。這些指數被用來繪制網格 WebGL。
注 - 就像頂點，我們存儲索引，使用JavaScript數組，并將其傳遞到 WebGL 使用索引緩沖區渲染管線。
數組
不像OpenGL和JOGL，有在 WebGL 沒有預定義的方法來直接呈現的頂點。我們必須將它們存儲手動使用 JavaScript 數組。
示例
var vertices = [ 0.5, 0.5, 0.1,-0.5, 0.5,-0.5]
緩沖區
緩沖區是 WebGL 保存數據的存儲器區域。有多種緩沖液即，繪圖緩沖器，幀緩沖器，vetex 緩沖器，和索引緩沖器。頂點緩沖器和索引緩沖器被用來描述和處理模型的幾何形狀。
-
頂點緩沖區對象 − 這對應于每個頂點的數據存儲(每頂點數據)
-
索引緩沖區對象 - 本存儲有關的指標數據
-
幀緩沖區的圖形內存持有的場景數據的一部分，這個緩沖區包含細節如寬度和表面的高度(以像素為單位)，每個像素與它們的深度的顏色。
存儲到頂點數組后，我們將它們傳遞到使用這些緩沖區對象 WegGL 圖形流水線。
網格
要繪制2D或3D對象，WebGL的API提供了兩種方法，即drawArrays()和drawElements()。這兩種方法接受一個使用它用戶可以選擇想要拉攏的對象稱為模式參數。通過字段提供的選項被限制為點，線和三角形。
要使用這兩種方法繪制3D對象，我們必須構造采用點，線，或者三角形的一個或多個原始的多邊形。然后使用這些基本多邊形，就能形成一個網格。使用基本多邊形繪制的3D對象被稱為一個網格。 WebGL提供了幾種方法來繪制3D圖形對象，但用戶通常更喜歡畫一個網格。
示例

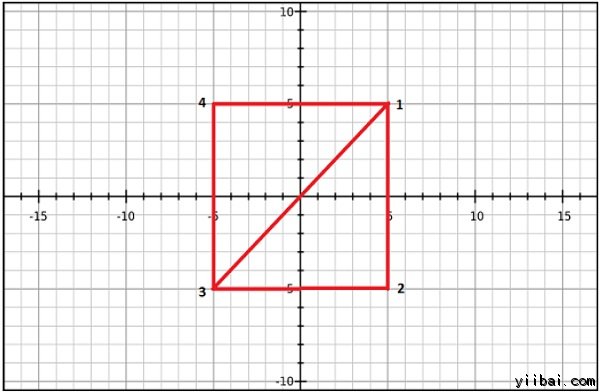

在下面的例子中，可以觀察到，我們已經繪制使用兩個三角形的正方形 → {1, 2, 3} and {4, 1, 3}.
