反向傳播通過使用計算圖形在Tensorflow，Torch，Theano等深度學習框架中實現。 更為重要的是，理解計算圖上的反向傳播結合了幾種不同的算法及其變體，如通過時間反向傳播和共享權重反向傳播。一切轉換成計算圖，它們?nèi)匀皇窍嗤乃惴?- 只是在計算圖上反向傳播。

什么是計算圖

計算圖被定義為有向圖，其中節點對應于數學運算。 計算圖是表達和評估數學表達式的一種方式。

例如，這里有一個簡單的數學公式 -

p = x + y

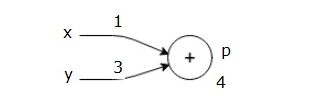

我們可以繪制上述方程的計算圖如下。

上面的計算圖具有一個加法節點(具有“+”符號的節點)，其具有兩個輸入變量x和y以及一個輸出q。

讓我們再舉一個例子，稍微復雜些。如下等式。

g = ( x + y ) ? z

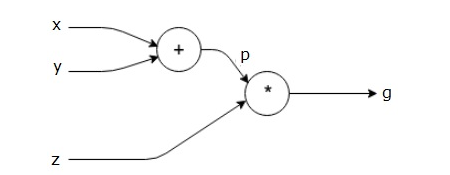

以上等式由以下計算圖表示。

計算圖和反向傳播

計算圖和反向傳播都是深度學習訓練神經網絡的重要核心概念。

前進傳遞

正向傳遞是評估由計算圖表示的數學表達式的值的過程。 進行前向傳遞意味著我們將變量的值從左側(輸入)向前傳遞到輸出所在的右側。

讓我們考慮一個例子，給所有的投入賦予一些價值。 假設給所有輸入賦予下列值。

x=1, y=3, z=?3

通過將這些值賦予輸入，我們可以執行正向傳遞并獲得每個節點上輸出的以下值。

首先，使用x = 1和y = 3的值來獲得p = 4。

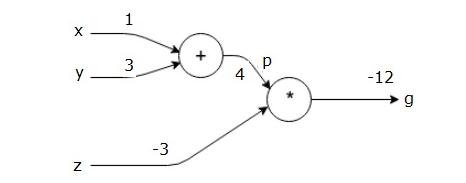

然后使用p = 4和z = -3來得到g = -12。下面從左到右前進。

后向傳遞目標

在后向傳遞中，我們的目的是計算每個輸入相對于最終輸出的梯度。 這些梯度對于使用梯度下降訓練神經網絡至關重要。

例如，我們希望以下漸變。所需的漸變

后退傳遞

我們通過查找最終輸出相對于最終輸出(本身！)的導數來開始反向傳遞。 因此，這將導致身份推導，并且值等于一。

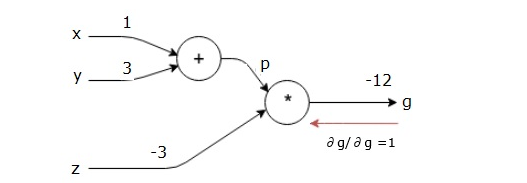

計算圖現在看起來如下所示 -

接下來，我們將通過“*”操作進行反向傳遞。將計算p和z處的梯度。 由于g = p * z，所以可以知道 -

已經知道正向傳遞的z和p值。 因此得到 -

我們想要計算x和y處的梯度 -

然而，我們想要有效地做到這一點(盡管x和g在圖中只有兩跳，想象它們彼此之間真的很遠)。 要有效計算這些值，我們將使用差異化的鏈式規則。 從連鎖規則來看，如下 -

但是已經知道dg/dp = -3，dp/dx和dp/dy很容易，因為p直接取決于x和y。如下公式 -

因此，可以得到 -

另外，對于輸入y -

這樣做的主要原因是，當必須計算x處的梯度時，只使用了已計算的值，而dq/dx(節點輸出相對于同一節點的輸入的導數)。使用本地信息來計算全局值。

訓練神經網絡的步驟

按照這些步驟來訓練一個神經網絡 -

• 對于數據集中的數據點x，使用x作為輸入進行前向傳遞，并計算成本c作為輸出。
• 從c開始向后傳遞，并為圖中的所有節點計算漸變。 這包括表示神經網絡權重的節點。
• 然后通過 W = W - 學習率*梯度來更新權重。
• 重復這個過程，直到滿足停止條件。
