本章將繼續探討MATLAB的繪圖和圖形函數功能。下面將會討論 -

• 繪制條形圖
• 繪制輪廓
• 三維圖

繪制條形圖

bar命令繪制二維條形圖，下面舉個例子來演示如何使用。

示例

假設有10名學生，這些學生某次考試獲得分?jǐn)?shù)是：75,58,90,87,50,85,92,75,60和95，使用這此分?jǐn)?shù)來繪制條形圖如下。

創建腳本文件并鍵入以下代碼 -

x = [1:10];
y = [75, 58, 90, 87, 50, 85, 92, 75, 60, 95];
bar(x,y), xlabel('Student'),ylabel('Score'),
title('First Sem:')
print -deps graph.eps

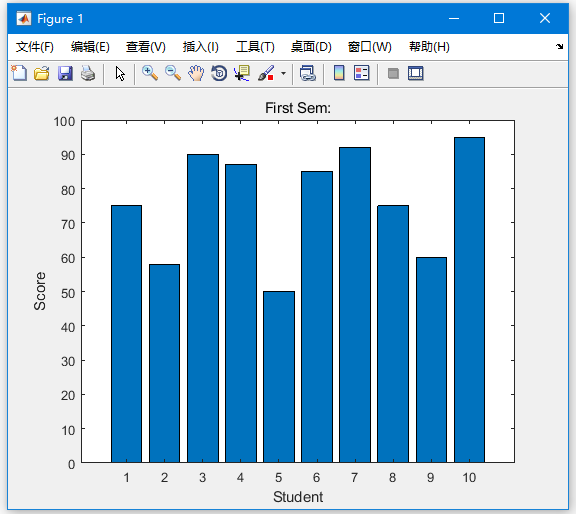

運行文件時，MATLAB顯示以下條形圖 -

繪制等高線

兩個變量的函數的輪廓線是一個曲線，函數有一個恒定值。等高線用于通過連接等于高于某一水平的點(如平均海平面)來創建輪廓圖。

MATLAB提供了繪制輪廓圖的contour函數。

示例

下面演示如何生成一個輪廓圖，顯示給定函數g = f(x，y)的輪廓線。該函數有兩個變量。 所以，必須生成兩個獨立的變量，即兩個數據集x和y。 這可以通過調用meshgrid命令完成。

meshgrid命令用于生成在每種情況下給出x和y范圍以及增量規范的元素矩陣。

繪制函數g = f(x，y)，其中-5≤x≤5，-3≤y≤3。對于這兩個值，遞增0.1。變量設置為 -

[x,y] = meshgrid(–5:0.1:5, –3:0.1:3);

最后，需要分配這個函數。使用函數為：x^2 + y^2(注：x和y的平方之和)
創建腳本文件并鍵入以下代碼 -

[x,y] = meshgrid(-5:0.1:5,-3:0.1:3); %independent variables
g = x.^2 + y.^2;                     % our function
contour(x,y,g)                       % call the contour function
print -deps graph.eps

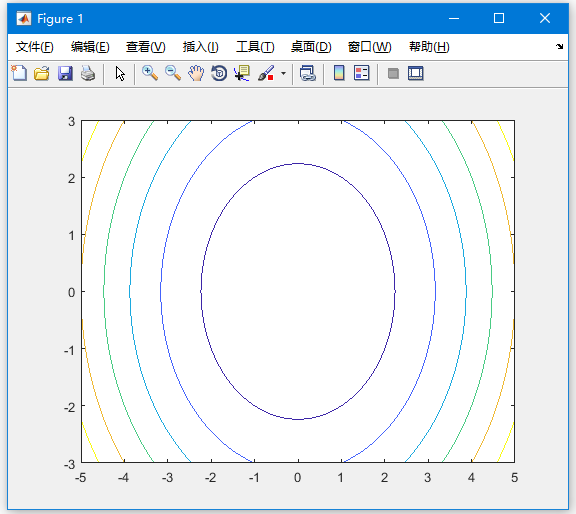

執行上面示例代碼，得到以下結果 -

下面再修改一下代碼，使地圖上變得有數據標識 -

[x,y] = meshgrid(-5:0.1:5,-3:0.1:3); %independent variables
g = x.^2 + y.^2;                     % our function
[C, h] = contour(x,y,g);             % call the contour function
set(h,'ShowText','on','TextStep',get(h,'LevelStep')*2)
print -deps graph.eps

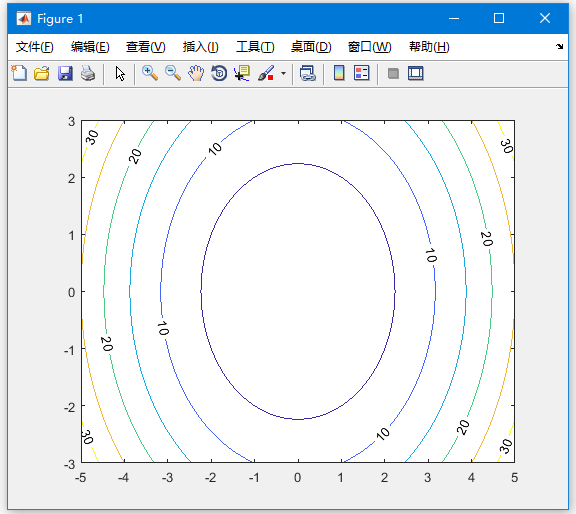

執行上面示例代碼，得到以下結果 -

三維圖

三維圖基本上顯示的是由兩個變量g = f(x，y)中的函數定義的表面。

像之前一樣，要定義g，首先使用meshgrid命令在函數的域上創建一組(x，y)點。 接下來，分配函數本身。 最后，使用surf命令創建一個曲面圖。

以下示例演示了這一概念 -

示例

為以下函數創建一個3D曲面圖 -

創建腳本文件并鍵入以下代碼 -

[x,y] = meshgrid(-2:.2:2);
g = x .* exp(-x.^2 - y.^2);
surf(x, y, g)
print -deps graph.eps

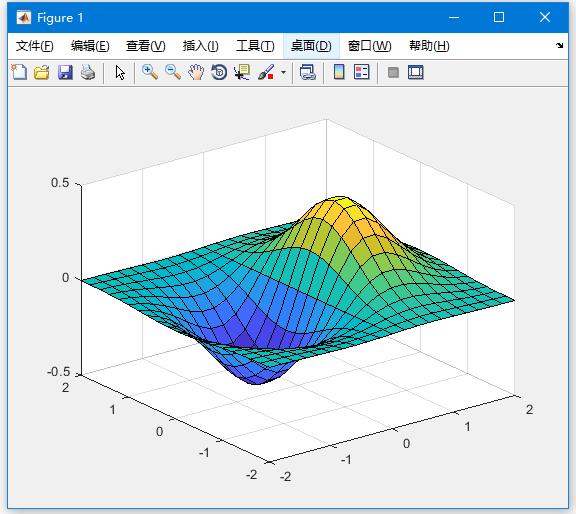

運行文件時，MATLAB顯示以下三維圖 -

也可以使用mesh命令生成三維表面。 但是，surf命令顯示連接線和表面的顏色，而mesh命令創建一個線框表面，帶有連接定義點的彩色線。
