要使用plot函數來繪制圖形，需要執行以下步驟：

• 通過指定要繪制函數的變量x的值的范圍來定義x。
• 定義函數，y = f(x)
• 調用plot命令，如下：plot(x，y)

以下示例將演示該概念。下面繪制x的值范圍是從0到100，使用簡單函數y = x，增量值為5。

創建腳本文件并鍵入以下代碼 -

x = [0:5:100];
y = x;
plot(x, y)

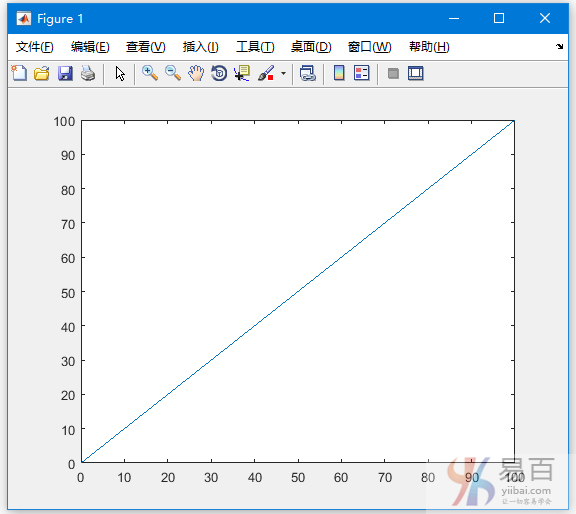

執行上面示例代碼，得到以下結果 -

下面再來一個例子來繪制函數y = x^2。 在這個例子中，將繪制兩個具有相同函數的圖，但是在第二次，將減小增量的值。請注意，當減少增量時，圖形變得更平滑。

創建腳本文件并鍵入以下代碼 -

x = [1 2 3 4 5 6 7 8 9 10];
x = [-100:10:100];
y = x.^2;
plot(x, y)

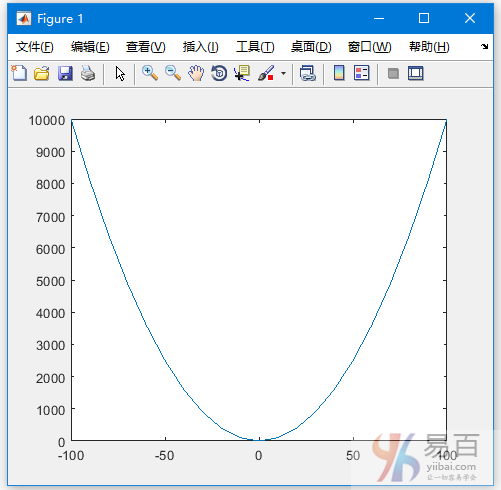

執行上面示例代碼，得到以下結果 -

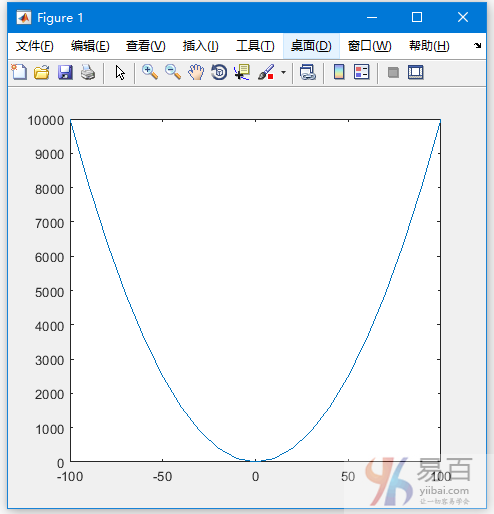

更改代碼，減少增量為2 -

在圖上添加標題，標簽，網格線和縮放

MATLAB允許沿x軸和y軸，網格線添加標題，標簽，并且還可以調整軸來繪制圖形。

• xlabel和ylabel命令沿x軸和y軸生成標簽。
• title命令用于在圖表上設置標題。
• grid on命令用于將網格線放在圖形上。
• axis equal命令允許生成具有相同比例因子的繪圖和兩個軸上的空格。
• axis square命令生成一個方形圖。

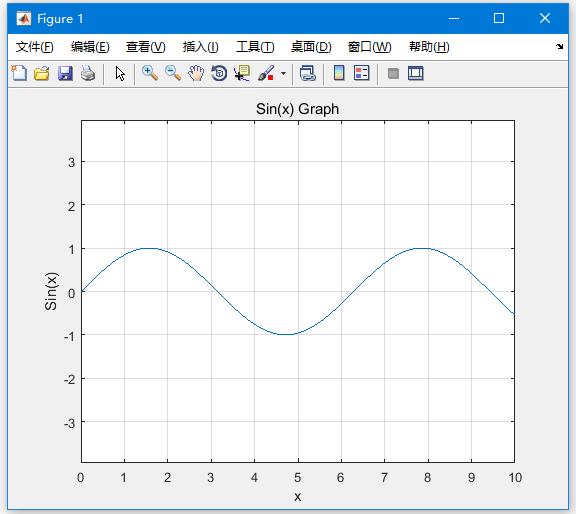

示例

創建腳本文件并鍵入以下代碼 -

x = [0:0.01:10];
y = sin(x);
plot(x, y), xlabel('x'), ylabel('Sin(x)'), title('Sin(x) Graph'),
grid on, axis equal

MATLAB生成以下圖表 -

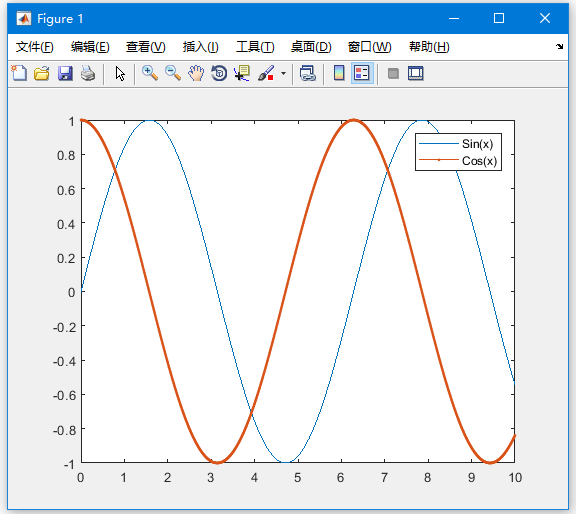

在同一個圖上繪制多個函數

可以在同一個圖上繪制多個圖形。以下示例演示了這一概念 -

示例

創建腳本文件并鍵入以下代碼 -

x = [0 : 0.01: 10];
y = sin(x);
g = cos(x);
plot(x, y, x, g, '.-'), legend('Sin(x)', 'Cos(x)')

MATLAB生成以下圖表 -

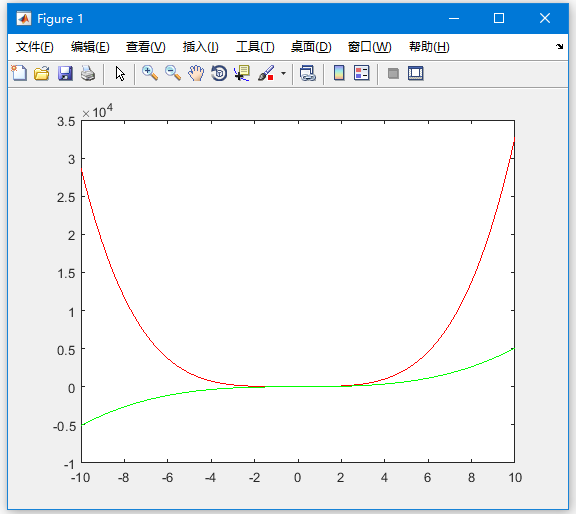

在圖上設置顏色

MATLAB提供了八個基本的顏色選項來繪制圖形。 下表顯示了顏色及其代碼 -

示例

下面我們來繪制兩個多項式的圖形 -

創建腳本文件并鍵入以下代碼 -

x = [-10 : 0.01: 10];
y = 3*x.^4 + 2 * x.^3 + 7 * x.^2 + 2 * x + 9;
g = 5 * x.^3 + 9 * x + 2;
plot(x, y, 'r', x, g, 'g')

執行上面示例代碼，MATLAB生成以下圖表 -

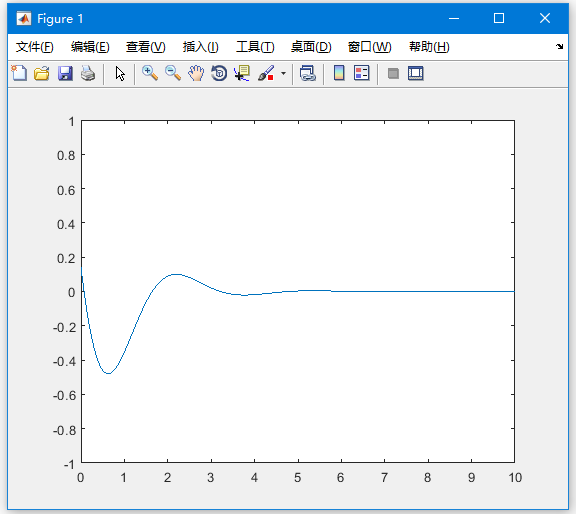

設置軸刻度

axis命令用來設置軸刻度?？梢酝ㄟ^以下方式使用axis命令為x和y軸提供最小和最大值：

axis ( [xmin xmax ymin ymax] )

示例

創建腳本文件并鍵入以下代碼 -

x = [0 : 0.01: 10];
y = exp(-x).* sin(2*x + 3);
plot(x, y), axis([0 10 -1 1])

執行上面示例代碼，MATLAB生成以下圖表 -

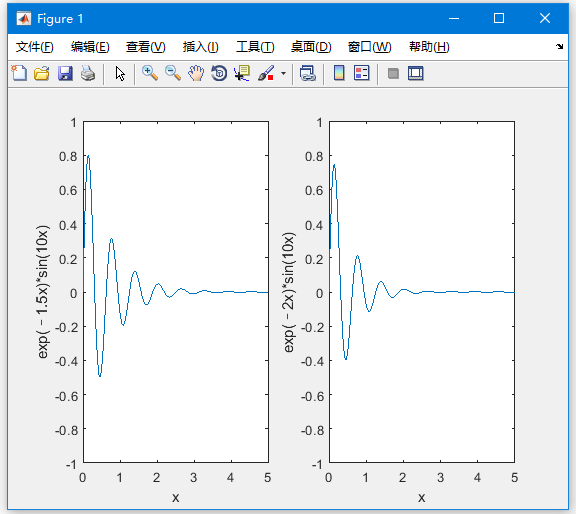

生成子圖

當在同一個圖中創建一個繪圖數組時，這些圖中的每一個圖稱為子圖。 subplot命令用于創建子圖。

該命令的語法是 -

subplot(m, n, p)

其中，m和n是繪圖數組的行數和列數，p表示放置指定圖形的位置。

使用subplot命令創建的每個曲線都可以有自己的特點。 以下示例演示了這一概念 -

示例

下面示例將生成兩個區域塊 -

創建腳本文件并鍵入以下代碼 -

x = [0:0.01:5];
y = exp(-1.5*x).*sin(10*x);
subplot(1,2,1)
plot(x,y), xlabel('x'),ylabel('exp(–1.5x)*sin(10x)'),axis([0 5 -1 1])
y = exp(-2*x).*sin(10*x);
subplot(1,2,2)
plot(x,y),xlabel('x'),ylabel('exp(–2x)*sin(10x)'),axis([0 5 -1 1])

執行上面示例代碼，得到以下結果 -
