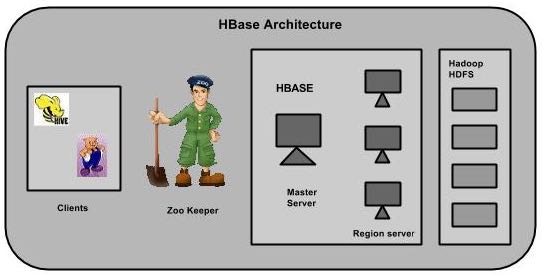

在HBase中，表被分割成區域，并由區域服務器提供服務。區域被列族垂直分為“Stores”。Stores被保存在HDFS文件。下面顯示的是HBase的結構。

注意：術語“store”是用于區域來解釋存儲結構。

HBase有三個主要組成部分：客戶端庫，主服務器和區域服務器。區域服務器可以按要求添加或刪除。

主服務器

主服務器是 -

• 分配區域給區域服務器并在Apache ZooKeeper的幫助下完成這個任務。
• 處理跨區域的服務器區域的負載均衡。它卸載繁忙的服務器和轉移區域較少占用的服務器。
• 通過判定負載均衡以維護集群的狀態。
• 負責模式變化和其他元數據操作，如創建表和列。

區域

區域只不過是表被拆分，并分布在區域服務器。

區域服務器

區域服務器擁有區域如下 -

• 與客戶端進行通信并處理數據相關的操作。
• 句柄讀寫的所有地區的請求。
• 由以下的區域大小的閾值決定的區域的大小。

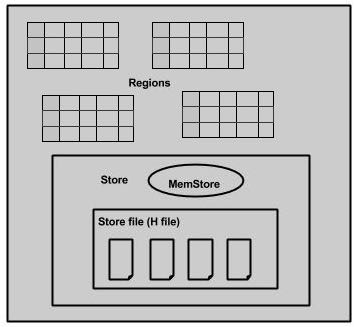

需要深入探討區域服務器：包含區域和存儲，如下圖所示：

存儲包含內存存儲和HFiles。memstore就像一個高速緩存。在這里開始進入了HBase存儲。數據被傳送并保存在Hfiles作為塊并且memstore刷新。

Zookeeper

• Zookeeper管理是一個開源項目，提供服務，如維護配置信息，命名，提供分布式同步等
• Zookeeper代表不同區域的服務器短暫節點。主服務器使用這些節點來發現可用的服務器。
• 除了可用性，該節點也用于追蹤服務器故障或網絡分區。
• 客戶端通過與zookeeper區域服務器進行通信。
• 在模擬和獨立模式，HBase由zookeeper來管理。
