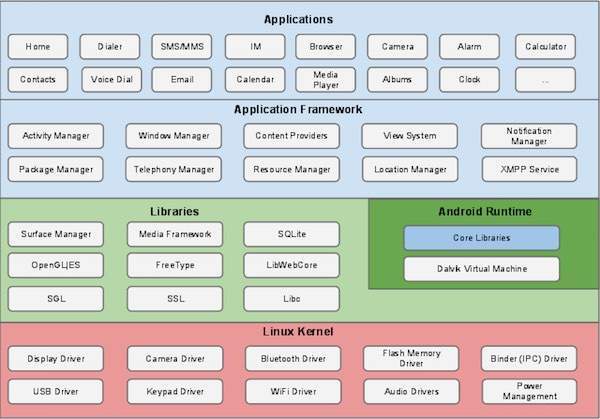

Android操作系統是一堆軟件組件，大致分為五個部分，四個主要的層次，如下圖所示。

Linux內核

底層是Linux - Linux 3.6，大約有115個補丁。 這提供了設備硬件之間的抽象級別，它包含了所有必要的硬件驅動程序，如相機，鍵盤，顯示器等。此外，內核還處理Linux真正擅長的所有事情，例如網絡連接和大量設備驅動程序 ，這消除了與外設硬件接口的痛苦。

類庫

在Linux內核之上，有一套庫，包括開源Web瀏覽器引擎WebKit，眾所周知的庫libc，SQLite數據庫，它是存儲和共享應用程序數據的有用存儲庫，播放和記錄音頻和視頻的庫，SSL 負責互聯網安全的類庫。

Android庫

這個類別包含那些特定于Android開發的基于Java的庫。 此類庫中的示例包括除了便于用戶界面構建，圖形繪制和數據庫訪問的應用程序框架庫之外的應用程序框架庫。 Android開發人員可以使用的一些關鍵核心Android庫的總結如下 -

• android.app - 提供對應用程序模型的訪問，是所有Android應用程序的基石。
• android.content - 便于應用程序和應用程序組件之間的內容訪問，發布和消息傳遞。
• android.database - 用于訪問內容提供者發布的數據，包括SQLite數據庫管理類。
• android.opengl - OpenGL ES 3D圖形渲染API的Java接口。
• android.os - 為應用程序提供對標準操作系統服務的訪問，包括消息，系統服務和進程間通信。
• android.text - 用于渲染和操縱設備顯示器上的文本。
• android.view - 應用程序用戶界面的基本構建塊。
• android.widget - 豐富的預建用戶界面組件，如按鈕，標簽，列表視圖，布局管理器，單選按鈕等。
• android.webkit - 一組旨在允許將web瀏覽功能內置到應用程序中的類。

在Android運行時覆蓋了基于Java的核心庫之后，現在是把注意力轉向Android軟件棧這一層包含的基于C/C++的庫。

Android運行時

這是架構的第三部分，可以從底部的第二層獲得。 本節提供了一個名為Dalvik虛擬機 的關鍵組件，它是一種專為Android設計和優化的Java虛擬機。

Dalvik VM利用Linux內核特性，如內存管理和多線程，這在Java語言中是固有的。 Dalvik虛擬機使每個Android應用程序都能在自己的進程中運行，并擁有自己的Dalvik虛擬機實例。

Android運行時還提供了一組核心庫，使Android應用程序開發人員可以使用標準Java編程語言編寫Android應用程序。

應用框架

應用程序框架層以Java類的形式向應用程序提供了許多更高級別的服務。 應用程序開發人員可以在他們的應用程序中使用這些服務。

Android框架包含以下關鍵服務 -

• 活動管理器 - 控制應用程序生命周期和活動堆棧的所有方面。
• 內容提供者 - 允許應用程序發布和與其他應用程序共享數據。
• 資源管理器 - 提供對非代碼嵌入式資源(如字符串，顏色設置和用戶界面布局)的訪問。
• 通知管理器 - 允許應用程序向用戶顯示警報和通知。
• 視圖系統 - 用于創建應用程序用戶界面的一組可擴展的視圖。

應用程序

在頂層是所有的Android應用程序。編寫的應用程序來安裝在這個圖層上。 這樣的應用程序的例子是聯系人，瀏覽器，游戲等。
